UNIVERSIDAD NACIONAL
                SAN LUIS GONZAGA DE ICA




• FACULTAD :   INGENIERÍA MECÁNICA Y ELÉCTRICA
• CURSO         :   LENGUAJE DE PROGRAMACION II
• TEMA         :   CIRCUITOS ELECTRICOS
• PROBLEMA:FASORES DE CIRCUITOS L-R-C (calculo de impedancias)
• DOCENTE   :  ING.WILDER ENRIQUE ROMAN MUNIVE
• ALUMNO    :  ESCATE HUAMAN JHAMES
• CICLO         : III
• GRUPO       : III-ME-2-A

INDICE

1. INTRODUCCION
2. FASORES
3. IMPEDANCIA
4. LEYES DE CIRCUITOS
5. TRANSFORMADA FASORIAL
6. ARITMETICA FASORIAL
7. ALGEBRA FASORIAL

INTRODUCCION

 MARCO TEORICO

• FASORES

Un fasor es una representación gráfica de un número complejo que se utiliza para representar una oscilación, de forma que el fasor suma de varios fasores puede representar la magnitud y fase de la oscilación resultante de la superposición de varias oscilaciones en un proceso de interferencia.

Los fasores se utilizan directamente en ingeniería eléctrica, óptica, ingeniería de telecomunicaciones y acústica. La longitud del fasor da la amplitud y el ángulo entre el mismo y el eje-x la fase angular. Debido a las propiedades de la matemática de oscilaciones, en electrónica los fasores se utilizan habitualmente en el análisis rudimentario de circuitos en AC. Finalmente, los fasores pueden ser utilizados para describir el movimiento de un oscilador. Las proyecciones del fasor en los ejes x e y tiene diferentes significados físicos.



Una sinusoide u oscilación sinusoidal está definida como una función de la forma

${\displaystyle y=A\sin(\omega t+\phi )}$

donde

• y es la magnitud que varía (oscila) con el tiempo
• ${\displaystyle {\phi }}$ es una constante (en radianes) conocida como el ángulo de fase de la sinusoide
• A es una constante conocida como la amplitud de la sinusoide. Es el valor de pico de la función sinusoidal.
• ω es la frecuencia angular dada por ${\displaystyle \omega =2\pi f}$ donde f es la frecuencia.
• t es el tiempo.

Esto puede ser expresado como

${\displaystyle y=\Im \{A{\big (}\cos {(\omega {}t+\phi )}+i\operatorname {sen} {(\omega t+\phi )}{\big )}\}\,\!}$

donde

• i es la unidad imaginaria definida como ${\displaystyle i^{2}=-1}$. En ingeniería eléctrica y telecomunicaciones se usa "j" en lugar de "i" para evitar las confusiones que se producirían con el mismo símbolo que se usa para designar la intensidad de la corriente eléctrica.
• ${\displaystyle \Im (Y)\,\!}$ da la parte imaginaria del número complejo "Y".

De forma equivalente, según la fórmula de Euler,

${\displaystyle y=\Im (Ae^{i(\omega {}t+\phi )})\,\!}$

${\displaystyle y=\Im (Ae^{i\phi }e^{i\omega {}t})\,\!}$

"Y", la representación fasor de esta sinusoide se define de la forma siguiente:

${\displaystyle Y=Ae^{i\phi }\,}$

de forma que

${\displaystyle y=\Im (Ye^{i\omega {}t})\,\!}$

Así, el fasor Y es el número complejo constante que contiene la magnitud y fase de la sinusoide. Para simplificar la notación, los fasores se escriben habitualmente en notación angular:

${\displaystyle Y=A\angle \phi \,}$

Dentro de la Ingeniería Eléctrica, el ángulo fase se especifica habitualmente en grados sexagesimales en lugar de en radianes y la magnitud suele ser el valor eficaz en lugar del valor de pico de la sinusoide.

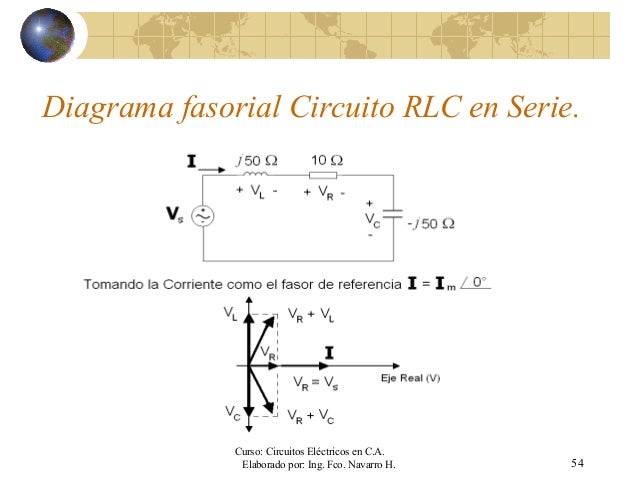

• LEYES DE CIRCUITOS

Utilizando fasores, las técnicas para resolver circuitos de corriente continua se pueden aplicar para resolver circuitos en corriente alterna. A continuación se indican las leyes básicas.

• Ley de Ohm para resistencias: Una resistencia no produce retrasos en el tiempo, y por tanto no cambia la fase de una señal. Por tanto V=IR sigue siendo válida.
• Ley de Ohm para resistencias, bobinas y condensadores: V=IZ donde Z es la impedancia compleja.
• En un circuito AC se presenta una potencia activa (P) que es la representación de la potencia media en un circuito y potencia reactiva (Q) que indica el flujo de potencia atrás y adelante. Se puede definir también la potencia compleja S=P+jQ y la potencia aparente que es la magnitud de S. La ley de la potencia para un circuito AC expresada mediante fasores es entonces S=VI^* (donde I^* es el complejo conjugado de I).
• Las Leyes de Kirchhoff son válidas con fasores en forma compleja.

Dado esto, se pueden aplicar las técnicas de análisis de circuitos resistivos con fasores para analizar cicuitos AC de una sola frecuencia que contienen resistencias, bobinas y condensadores. Los circuitos AC con más de una frecuencia o con formas de oscilación diferentes pueden ser analizados para obtener tensiones y corrientes transformando todas las formas de oscilación en sus componentes sinusoidales y después analizando cada frecuencia por separado. Este método, resultado directo de la aplicación del principio de superposición, no se puede emplear para el cálculo de potencias, ya que éstas no se pueden descomponer linealmente al ser producto de tensiones e intensidades. Sin embargo, sí es válido resolver el circuito mediante métodos de superposición y, una vez obtenidos V e I totales, calcular con ellos la potencia.

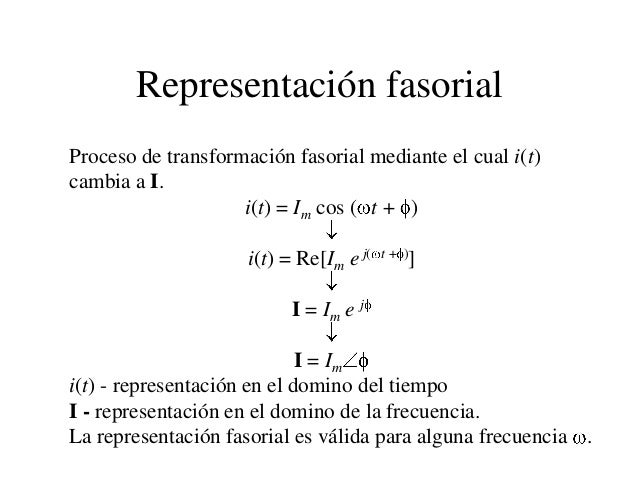

• TRANSFORMADA FASORIAL

La transformada fasorial o representación fasorial permite cambiar de forma trigonométrica a forma compleja:

${\displaystyle V_{m}e^{j\phi }={\mathcal {P}}\{V_{m}\cos(\omega t+\phi )\}}$

donde la notación ${\displaystyle {\mathcal {P}}\{X\}}$ se lee como "transformada fasorial de X"

La transformada fasorial transfiere la función sinusoidal del dominio del tiempo al dominio de los números complejos o dominio de la frecuencia.

• TRANSFORMADA FASORIAL INVERSA

La transformada fasorial inversa ${\displaystyle {\mathcal {P}}^{-1}}$ permite volver del dominio fasorial al dominio del tiempo.

• ARITMETICA FASORIAL

Lo mismo que con otras cantidades complejas, el uso de la forma exponencial polar ${\displaystyle Ae^{i\phi }}$ simplifica las multiplicaciones y divisiones, mientras que la forma cartesiana (rectangular) ${\displaystyle a+ib}$ simplifica las sumas y restas.

• ALGEBRA FASORIAL

EJEMPLOS

BIBLIOGRAFIA
